Bor Mini Bungkus Diodoran

Suka elektronika...? Hanya orang-orang yang memiliki tingkat kesabaran lebih yang menyukainya. Biasanya bagi penggemar elektronika tidak ketinggalan sebuah bor mini yang kegunaannya untuk melubangi papan PCB atau sering disebut bor PCB. Untuk sebuah bor PCB ditempat Kere harganya cukup lumayan, jadi Kere coba membuatnya sendiri yang bahannya sebagian besar dari barang bekas.


Sebelum lanjut ke cara pembuatannya, rekan-rekan bisa simak terlebih dahulu skema bor PCB ala Kere dibawah ini :

Pada gambar rangkaian diatas nilai Resistor(R) tergantung dari led yang digunakan. Rata-rata led biasa memerlukan arus 20-30mA. Sedangkan tegangan yang diperlukan sesuai dengan warnanya. Berikut besar tegangan led sesuai warna :

• Merah : 1,8 Volt
• Orange : 2 Volt
• Kuning : 2,1 Volt
• Hijau : 2,2 Volt

Karena Kere menggunakan led warna hijau, maka nilai R sesuai rumus diatas adalah :
R=(12-2,2)/0,02 ---> 1 Ampere=1000 Miliampere
R=9,8/0,02
R= 490 Ohm

Dengan mengetahui nilai R=490 Ohm, maka dapat menggunakan Resistor yang tersedia di pasaran yakni 470 Ohm. Untuk membaca nilai resistor, silakan intip artikel di mbah Google.


A. ALAT DAN BAHAN

1. Sebuah dinamo bekas radio-tape tapi masih berfungsi dengan baik.
2. Sebuah led sebagai indikator.
3. Saklar push-on (dari radio-tape bekas juga).
4. Pemutar kaset pita pada radio-tape.
5. Pin pengatur gas pada korek gas.
6. Mata bor mini.
7. isi pulpen.
8. Rangkaian adaptor 12 Volt.
9. Wadah plastik bekas diodoran.
10. Solder + tinel.
11. Glue Gun.
12. Lem Bakar.
13. Kabel secukupnya.

B. CARA BUAT

1. Buka wadah plastik bekas diodoran, cuci dan keringkan

   .
2. Pada bagian kepala wadah (tempat bola diodoran), potong bagian penyangga bola diodoran

   .
3. Masukkan dinamo ke kepala wadah diodoran dan rekatkan dengan glue gun

   .
4. Lubangi bagian badan wadah bekas diodoran seperti pada gambar

   .

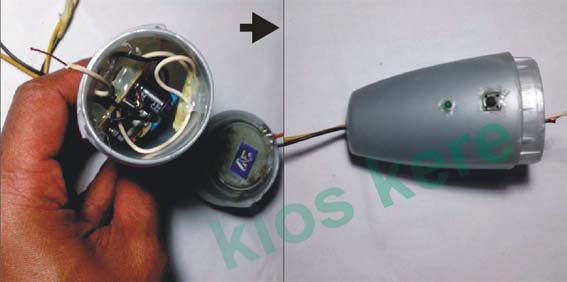

5. Hubungkan kabel pada adaptor (kabel input dan output), kemudian masukkan ke dalam badan wadah bekas diodaran

   .
6. Letakkan saklar dan led indikator pada lubangnya (lihat langkah 4), kemudian hubungkan sesuai dengan skema rangkaian.
7. Satukan bagian kepada diodoran dengan bagian badan dan rekatkan dengan glue gun

   .
8. Untuk memasang mata bor ke as dinamo, perhatikan gambar dibawah ini!

9. Rekatkan gambar nomor 8 diatas dengan lem bakar.
10. Masukkan pin pengatur korek gas pada as dinamo agar mata bor dengan as dinamo lebih presisi

    .
11. Masukkan mata bor nomor 8 diatas ke as dinamo dan siap digunakan.


Jika ingin mengganti mata bor, lakukan langkah nomor 8 dan 9 untuk setiap mata bor. Ingat! rangkaian bor ini hanya untuk mata bor mini saja. Jadi tidak untuk mata bor yang besar seperti bor kayu apalagi bor beton.

Dengan sedikit kreatifitas, rekan-rekan dapat membuatnya sendiri tanpa harus membeli. Cukup mudah, murah dan kualitas tak mengalah dengan buatan pabrikan.

Semoga bermanfaat...
